精密耐压测试仪7631

概述:7631为8通道耐压测试仪,AC 高压5000V,DC 高压6000V,绝缘阻抗1.2GΩ。内部记忆体可存30组测试档案,每组档案支援16组测试步骤,在量测技术上使用高端32Bit True-RMS DSP(数位信号处理器),

全国热线

189-1555-2414

详细介绍

7631为8通道耐压测试仪,AC 高压5000V,DC 高压6000V,绝缘阻抗1.2GΩ。内部记忆体可存30组测试档案,每组档案支援16组测试步骤,在量测技术上使用高端32Bit True-RMS DSP(数位信号处理器),有别于一般量测所使用的ADC(类比数位转换积分器)。除了32 位元的资料提高相当的精准度外,对于交流信号处理的速度也能增快数十倍,不仅精确稳定,对于AC 高压和漏电流测试时间更是极大的提升。7631耐压测试仪有高效率PWM 放大器,隔绝外部电压变动影响,输出稳定的高电压,即使在电压变动大的地区,也可以实现「安全」、「可靠」的量测。

USB Host 可储存档案及更新韧体。连接USB Device/RS-232传送指令至电脑。另外待测物测试不良时,可加装不良的通道警示灯,透过Remote Port输出信号判断。可搭配7506/7516(8/16通道)多通道扩充扫描箱,耐高压测试仪为验证产品的品质和电气安全特性的一种测试。一般适用于进料检验,制程控制,生产线,或研发等检测部门。对于多通道的使用需求在于产业的自动化测试。运用多通道扩充盒搭配安规高压测试仪,来达到自动化测试,提升产品测试效率与品质控制。
目前应用多通道盒的产业有变压器制造、电线制造、PCB业则有铝基板制造、汽车控制板制造等。

特色
· 8 通道测试
· 提供 AC 耐压 5000V、DC 耐压 6000V、绝缘阻抗 1.2GΩ
· 电弧侦测功能检测线圈是否有细微的放电现象
· 可设定爬升时间 (0.1s-10s)
· True RMS 量测线路
· USB Host 可储存设定档案及韧体的更新
· 支援 Remote 远端控制信号

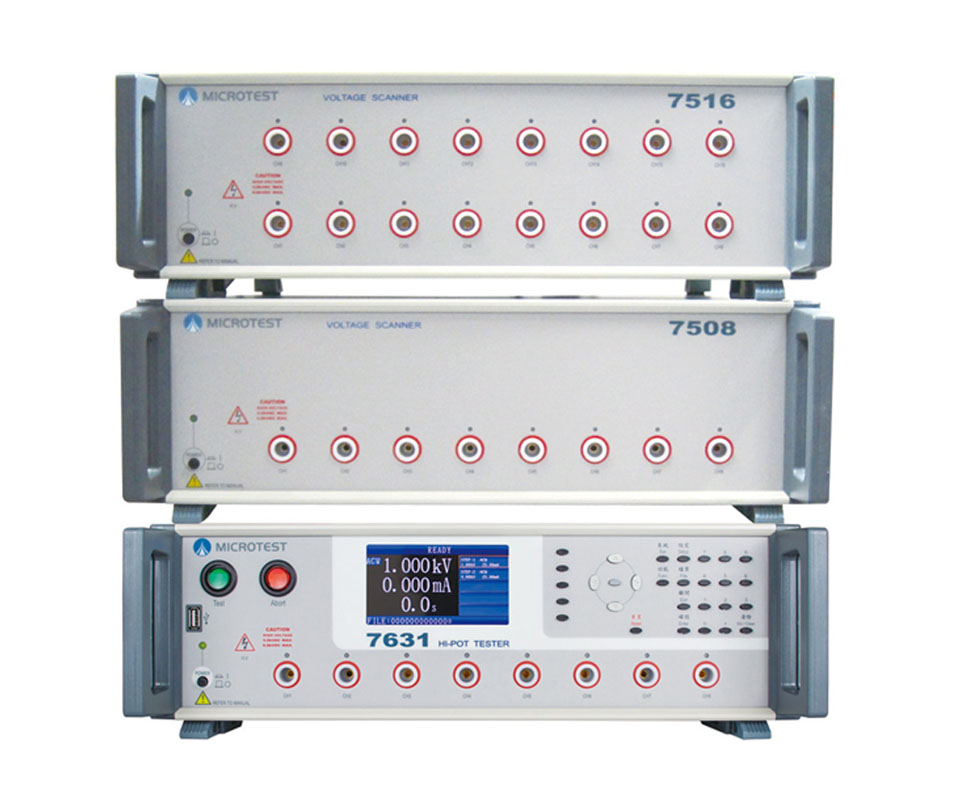

· 可外接 7508/7516(8/16) 通道扩充扫描盒,满足车用线或 PCB



量测数据

项目 量测范围 解析度 精准度
AC 输出电压  10V ~ 5000V  1  ±(3% of setting+5V)
AC 输出频率  50 / 60Hz
AC 上限漏电流  0.001 ~ 31mA  0.001  ±3%
AC 下限漏电流  0 .000~ 30.99mA  0.001  ±3%
AC 测试时间 (上升时间)  0.1 ~ 999s
 (0.1 ~ 10s)
 0.1
AC 电弧侦测  侦测档位从0 ~ 20 (1为最灵敏)
DC 输出电压  10V ~ 6000V  1  ±(3% of setting+5V)
DC 上限漏电流  0.001 ~ 11mA  0.001  ±3%
DC 下限漏电流  0.000 ~ 10.99mA  0.001  ±3%
DC 测试时间 (上升时间)  0.1 ~ 999s
(0.1 ~ 10s)
 0.1
DC 电弧侦测  0 ~ 10 (1为最灵敏)
IR 输出电压  10 ~ 1000Vdc  1  ±(3% of setting+5V)
IR 上限范围  1 ~ 12000MΩ  1  100 ~ 500V, 1 ~ 1000MΩ(±5%)
 500 ~ 1000V, 2 ~ 12000MΩ(±5%)
IR 下限范围  0 ~ 11999MΩ  1
IR 测试时间 (上升时间)  0.1 ~ 999s
(0.01 ~ 10s)
 0.1


规格

Remote 输入信号  Test, Abort
Remote 输出信号  Pass, Fail, HV output, Testing
安全开关  进行测试时需要将此端口进行短路,机台才能输出测试电压
内建储存  30组测试档案
USB Host 储存  储存设定档案及韧体的更新,存档组数取决于USB容量大小
多步测试  每个档案最多支援16个步骤
介面  RS-232, Remote, USB Host/Device, EXT. I/O
电源需求  电压 90Vac-264Vac
 频率 50/60Hz ±5%
液晶萤幕 4.3吋TFT, 彩色显示(480*272)
操作环境 温度:5℃-40℃, 湿度:0-80%RH
外观尺寸(W*H*D) 435x145x500 mm
重量 15Kg
