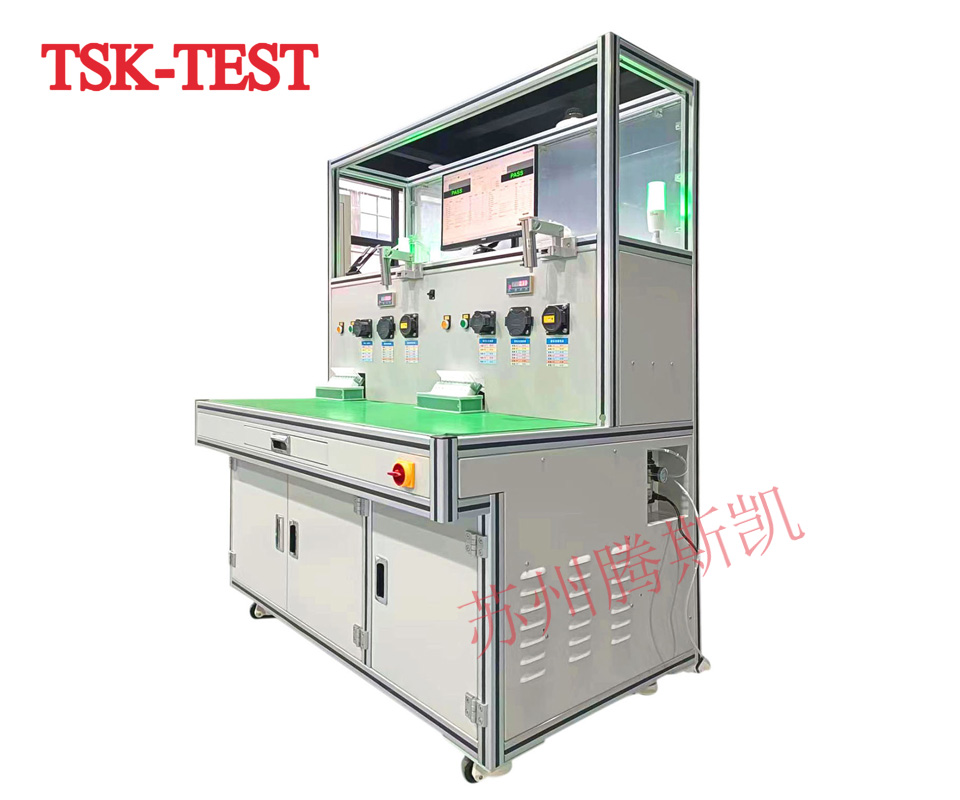

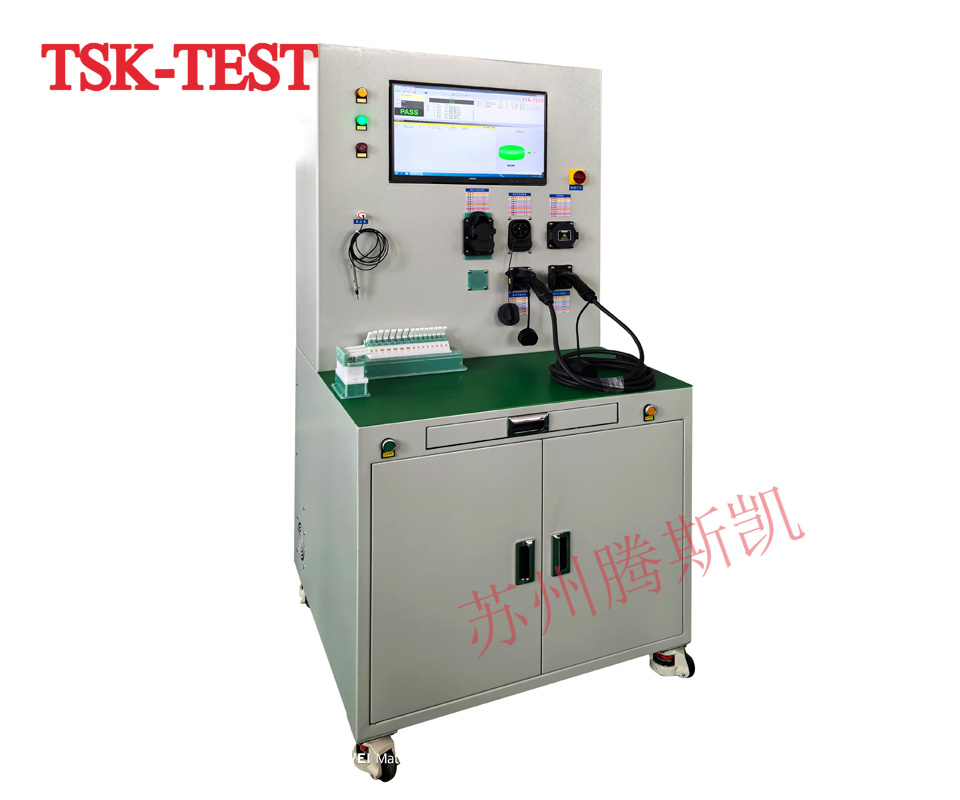

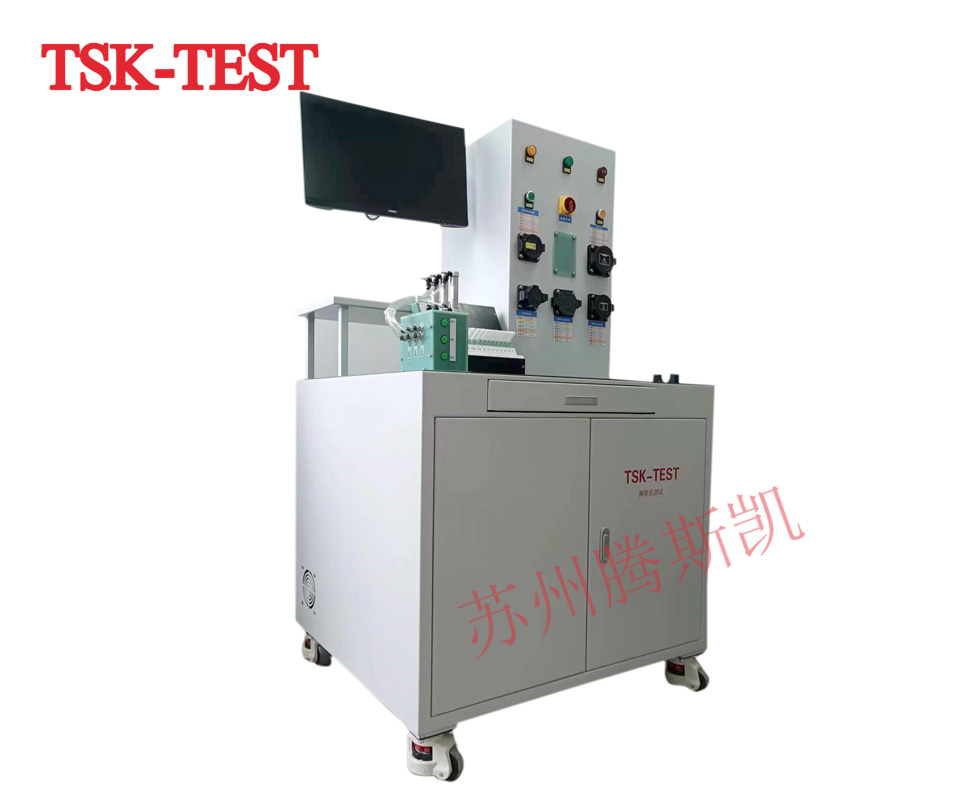

电动汽车充电枪测试仪

概述:一 .测试产品分类:   1. 国标交流充电枪(两头都是枪)   2. 国标交直流充电枪带线   3. 欧标的充电枪带线   4. 美标的充电枪带线   5. 一头是枪,一头是三眼插   6. 插座带

全国热线

189-1555-2414

详细介绍

一 .测试产品分类:

  1. 国标交流充电枪(两头都是枪)

  2. 国标交直流充电枪带线

  3. 欧标的充电枪带线

  4. 美标的充电枪带线

  5. 一头是枪,一头是三眼插

  6. 插座带线

  二.设备特点:

  1. 电阻测试采用四线式量测方法

  2. 导通与高压一体式测试

  3. 测试数据可存储到电脑中,存储的格式PDF档。

  4. 存储的测试数可以按批号或按时间导出测试数据。

  5. 测试报告打印功能

  6. 测试完成后条码自动打印功能(可以是条码,也可以是二维码)

  7. 带滚轮的机柜式架构,移动方便;可根据产线的产量,多台任意组合

  8. 治具与机器之间连接用快速接头连接,更换治具方便

  9.全电脑化操作

  三.测试项目:

  1.相序,导通电阻。

  2.绝缘和耐压。

  3.插拔枪开关检测。

  4.电阻、电感、电容和二极管

  四.测试方式;

  采用待测物两端都要连接到治具上,如果只有一端有连接器,另外一端采用夹子或探针接触的方式,接到测试治具上面。

  五.测试要求:

  1. 测试要有指示灯和声音报警。

  2. 产品的启动测试(1.扫条码启动2电脑端测试按钮;3.治具端启动按钮)。

  3. 裸露的线要有防护照(气动的)

  4. 测试治具和控制箱之间采用快速插头连接,⽅便测试治具快速更换。

  六:产品规格:

断/短路

O/S

1KΩ ~ 50KΩ

瞬间短断路测试



1KΩ ~ 50KΩ

短断路端点判断





导通

COND

0.1mΩ ~ 50.0Ω

瞬间导通



0.1mΩ ~ 50.0Ω

电阻

R

Max.10.0MΩ

电容

C

10pF ~ 1000uF

二极管

Zener

0-7V

绝缘

IR

0.1MΩ ~ 10GΩ

耐压

ac-5kv,dc-6kv(8~16通道)

Max.10mA

进阶功能

精密4线量测
可程序化连续测试
自动找点
自动诊断
自我校正归零

测试扫瞄模式

自动/短路扫瞄可切换

量测讯号源

额定输出5Vdc
绝缘测试50~1500Vdc
耐压测试50~1000Vac
10Vdc分辨率
±1% 准确度

显示/声响装置

320×240 分辨率图形液晶显示
Pass/Fail LED 红绿指示灯/画面显示/声响

量测接点

64独立量测接点(Optional),可选购128/256接点
高压校正正负端输出
自动找点端子

控制面版

系统/快速/编辑/功能 按键群组

界面

RS-232 通信连接埠
打印机端口
远程控制埠
