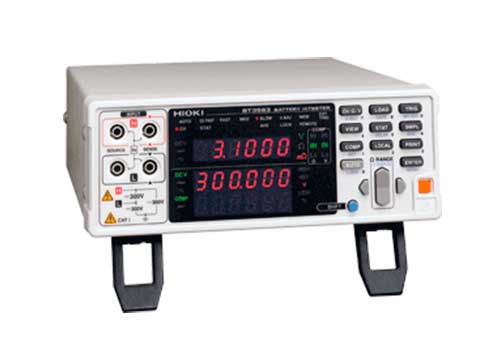

BT3563电池内阻测试仪

概述:产品详情 特点: 可直接测量高达300V的电压(BT3563) 用于检查高电压电池组/电池单元的生产线 大型(低电阻)电池单元检查 多种接口可用于高速自动化产线中 测量线为非标配产品。

全国热线

189-1555-2414

详细介绍

产品详情

特点:
可直接测量高达300V的电压(BT3563)
用于检查高电压电池组/电池单元的生产线
大型(低电阻)电池单元检查
多种接口可用于高速自动化产线中
测量线为非标配产品。需要的话,请购买选件。
具备EXT I/O的公头连接器(系统侧)供使用。



一般参数





BT3563/BT3563-01

BT3562/BT3562-01

最大输入电压

额定输入电压:DC±300V
对地间最大额定电压:DC 300V

额定输入电压:DC±60V
对地间最大额定电压:DC 70V

电阻测量量程

3mΩ (最大显示3.1000mΩ,分辨率0.1μΩ)3000Ω量程 (最大显示3100.0Ω,分辨率100mΩ)7档切换
测量精度:±0.5% rdg. ±5 dgt. (30mΩ3000Ω量程EX.FAST时加上±3 dgt.FAST/MEDIUM时加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ量程,EX.FAST时加上±30 dgt.FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)
测量源频率:1 kHz ±0.2 Hz,测试电流:100 mA (3mΩ量程10 μA (3000Ω量程),开路端口电压: 25 V peak (3/30mΩ量程), 7 V peak (300mΩ量程)4V peak (3Ω 3000Ω量程)

电压测量量程

DC 6V(分辨率10μV)~ DC 300V (分辨率1mV)3档切换

DC 6V (分辨率10μV)~ DC 60V (分辨率 100μV)2档切换

测量精度:±0.01%rdg. ±3dgt.EX.FAST时加上±3dgt.FAST/MEDIUM时加上±2dgt.

显示

电阻31000,电压600000LED

采样时间

EX.FAST4msFAST12msMEDIUM35msSLOW150ms
显示值为最快时,根据测量项目、电压频率的不同而不同

整体测量时间

响应时间+采样时间(电阻/电压都约10ms的响应时间为参考值,根据被测物的不同而不同)

比较功能

判断:Hi/IN/Lo(电阻、电压分别判断),综合判断(PASS/FAIL,电阻判断结果和电压判断结果的AND运算),画面显示,蜂鸣,外部I/O输入(开路集电极,35V,最大DC 50mA

模拟输出

BT3563-01BT3562-01机型 电阻测量值(显示值DC 0V3.1V

接口

EXT I/ORS-232C、打印机(通过RS-232C)、GP-IB(仅-01机型)

体积和重量

215W×80H×295Dmm2.4kg

附件

电源线×1
