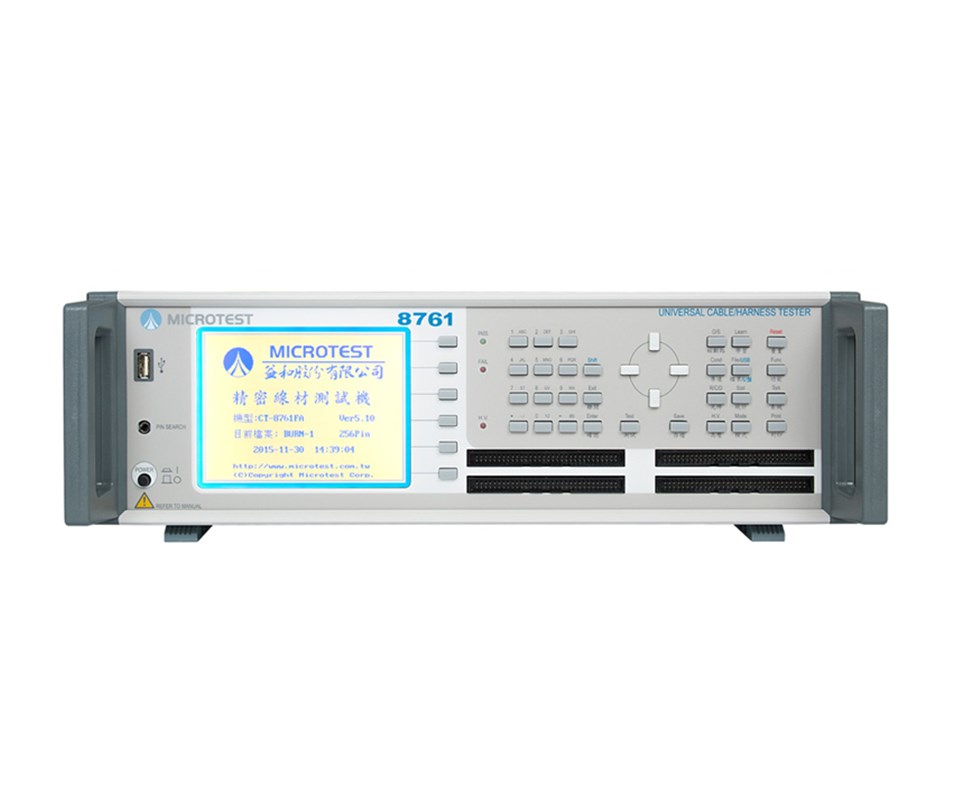

精密四线式线材测试仪器8761N/8761NA/8761FA

概述:8761精密四线式线材测试仪提供64、128和256三种不同测试点数,并有8761N、8761NA、8761FA系列。在于直流和交流电压量测数值范围不同。 量测电路上采用真4线式的设计。导通阻抗精度是875

全国热线

189-1555-2414

详细介绍

8761精密四线式线材测试仪提供64、128和256三种不同测试点数,并有8761N、8761NA、8761FA系列。在于直流和交流电压量测数值范围不同。

量测电路上采用真4线式的设计。导通阻抗精度是8751的10倍,规避掉转接治具线造成的阻值,让导通量测更加准确。为了达到导通电阻1mΩ的解析度,在电源处理上采用多重滤波线路,降低10倍的纹波产生,并能减少热能消耗,外部电源干扰,更加提高机器量测的稳定性。

测试线材的项目包含: 导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体 )、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试。支援RS-232, USB Host, Print, Remote等介面。
可应用在各种线材、连接器、及连接器与线材结合的成品,满足各式线材多点位的测试需求。



特色:
· 四线式量测导通阻抗 1mΩ-52Ω
· 测试点数 64/128/256 点数
· 测试设定档案数达 500 组以上
· 测试项目:导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体 )、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试
· 多物测试 ( 多组产品测试 ):标准 4 个 / 扩充后 14 个
· USB Host 接口可存取测试档案和结果,与更新软体
· 支援 BAR Code 扫描与列印测试资料
· 快充线材量测可选购外接 DC 电源流扩充盒做线材压降量测


量测数据

型号 8761N 8761NA 8761FA
量测方法 四线式
量测点数 64/128/256
AC 高压  - 100-700V  100-1000V
DC 高压 50-1000V  50-1000V 50-1500V
高压输出准确度 ±5%
高压量测精准度 ±5%
额定输出 5Vdc
高压量测时间 0.01秒 - 60秒
线材规格要求 最大容许电容量 5μF
测试扫描模式 自动 / 手动 / 外部
量测讯号 低电压量测讯号
控制面版 系统 / 快速 / 编辑 / 功能按键群组
指示器 Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响





规格

储存记忆体 最多500组测试设定档案
电源需求  固定电压 115/230 Vac ±10%
频率 60/50Hz

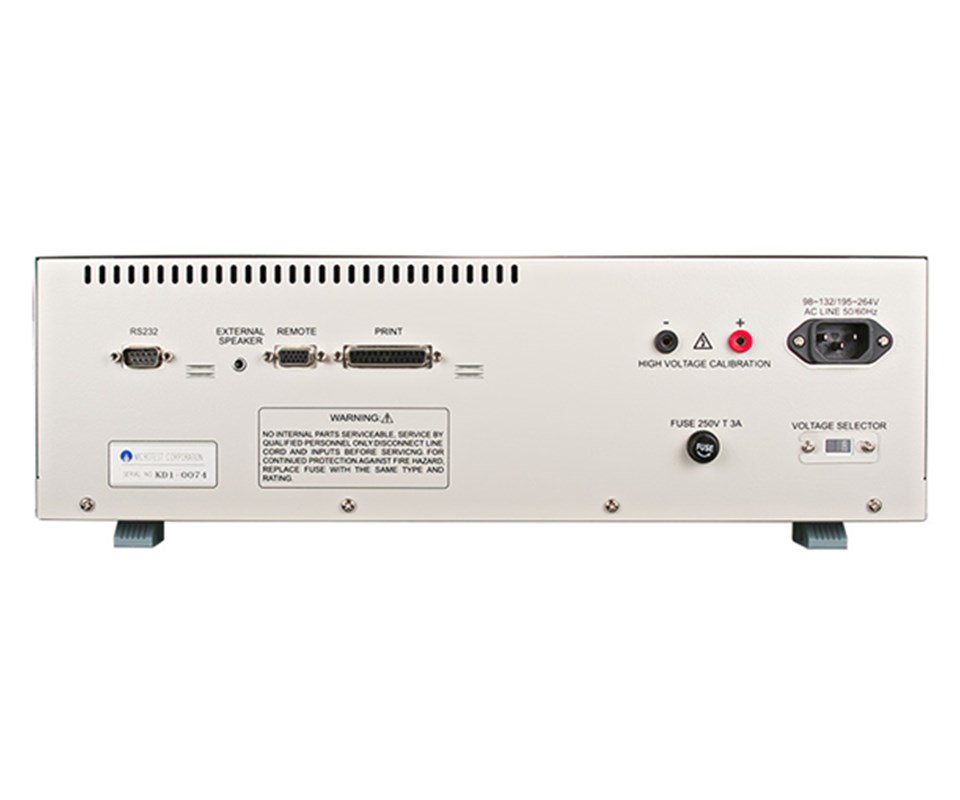

介面 RS-232, USB Host, Print, Remote
启动方式 手动、 自动、 Remote Control
液晶萤幕显示 320*240 解析度图形液晶显示
操作环境 温度:0℃-40℃ 湿度:RH≦75%
外观尺寸 (W*H*D) 8761(64) - 435x145x406 mm
8761(128) - 435x145x406 mm
8761(256) - 435x190x406 mm
重量  8761(64) - 8.44 kg
8761(128) - 9.3 kg
8761(256) - 14 kg






测试项目及量测范围

测试项目 量测范围
导通阻抗 1mΩ-52Ω
瞬间导通 1mΩ-52Ω
AC 高压漏电流 0.01mA -5mA
DC 高压漏电流 0.1µA-1000µA
DC高压绝缘 1MΩ-1.2GΩ
短断路/瞬间断短路/快速瞬间断路 2kΩ-100kΩ
电阻-量测范围  100mΩ-20MΩ
       电平信号 0.5-3V
       电流信号 10mA
电容-量测范围  10pF-3µF
       频率信号 AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz
       电平信号 0.3V-1.2V
二极体 0-6.8V
单边测试 可单边测试
短断路端点判断 可判断短断路端点
进阶功能项目

可程式化连续测试
自动找点
自动诊断
应用范围
各式线材、各式连接器、线材和连接器组合之成品
