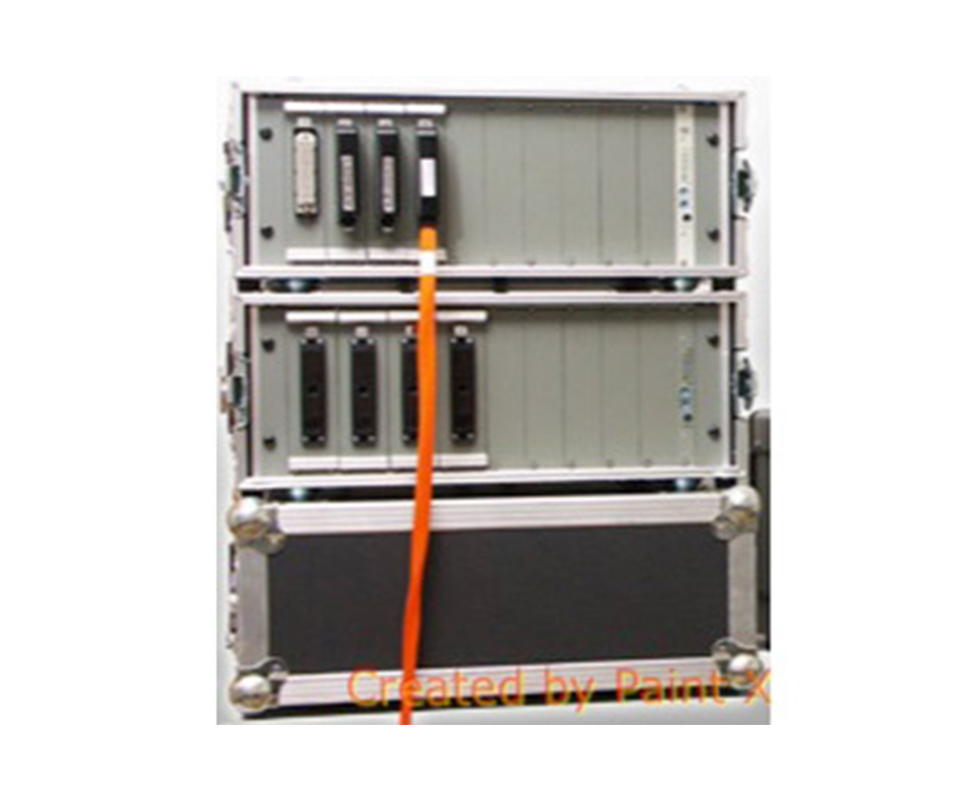

高压线束测试仪

概述:高压线束测试仪 产品特点: 进阶功能 精密4线量测 可程序化连续测试 自动找点 自动诊断 自我校正归零 测试扫瞄模式 自动/短路扫瞄可切换 高压线束测试仪产品详情 : 一 .测试产品分

全国热线

189-1555-2414

详细介绍

  高压线束测试仪产品特点:

  进阶功能 精密4线量测 可程序化连续测试 自动找点 自动诊断 自我校正归零 测试扫瞄模式 自动/短路扫瞄可切换

  高压线束测试仪产品详情

  一 .测试产品分类:

  1.国标交流充电枪(两头都是枪)

  2.国标交直流充电枪带线

  3.欧标的充电枪带线

  4.美标的充电枪带线

  5.一头是枪,一头是三眼插

  6.插座带线

  二.设备特点:

  1.电阻测试采用四线式量测方法

  2.导通与高压一体式测试

  3.纯电脑端操作

  4.测试数据可存储到电脑中,存储的格式PDF档。

  5.存储的测试数可以按批号或按时间导出测试数据。

  6.测试报告打印功能

  7.测试完成后条码自动打印功能(可以是条码,也可以是二维码)

  8.带滚轮的机柜式架构,移动方便;可根据产线的产量,多台任意组合

  9.治具与机器之间连接用快速接头连接,更换治具方法。

  三.测试项目:

  1.相序,导通电阻。

  2.绝缘和耐压。

  3.插拔枪开关检测。

  4.电阻、电感、电容和二极管

  四.测试方式;

  采用待测物两端都要连接到治具上,如果只有一端有连接器,另外一端采用夹子或探针接触的方式,接到测试治具上面。

  五.测试要求:

  1.测试要有指示灯和声音报警。

  2.产品的启动测试(1.扫条码启动2电脑端测试按钮;3.治具端启动按钮)。

  3.裸露的线要有防护照(气动的)

  4.测试治具和控制箱之间采用快速插头连接,便测试治具快速更换。

  线束导通测试仪8000

  六.高压线束测试仪测试项目

  项目符号量测范围

  断/短路O/S1KΩ ~ 50KΩ

  瞬间短断路测试1KΩ ~ 50KΩ

  短断路端点判断

  导通COND0.1mΩ ~ 50.0Ω

  瞬间导通0.1mΩ ~ 50.0Ω

  电阻RMax.10.0MΩ

  电容C10pF ~ 1000uF

  二极管Zener0-7V

  绝缘IR0.1MΩ ~ 10GΩ

  耐压ac-5kv,dc-6kvMax.10mA

  线束导通测试仪8000?

  进阶功能精密4线量测

  可程序化连续测试

  自动找点

  自动诊断

  自我校正归零

  测试扫瞄模式自动/短路扫瞄可切换

  量测讯号源 额定输出5Vdc

  绝缘测试50~6KVdc

  耐压测试50~5KVac

  10Vdc分辨率

  ±1% 准确度

  显示/声响装置 320×240 分辨率图形液晶显示

  Pass/Fail LED 红绿指示灯/画面显示/声响

  量测接点 64独立量测接点(Optional),可选购128/256接点

  高压校正正负端输出

  自动找点端子

  控制面版 系统/快速/编辑/功能按键群组

  界面RS-232 通信连接埠

  打印机端口
